系统组成
本系统由监测中心、通信平台、和监测点三部分组成。
监测中心
监测中心由中心数据接收服务器组成,服务器上安装系统软件及中心接收管理软件,该软件具备数据接收、数据显示、数据存储、数据查询、生成曲线报表等多项功能。
监测中心的数据接收服务器通过静态lP(固定lP地址)接入Inte r rlet‘网,采用点对多点的组网方式,接收多个个监测点发来的数据。
通信平台
每个监测点的监测仪内置GPRS数据传输模块,配置GPRS数据业务卡可接入GPRS网络,通过网络将监测数据发送到监测中心。
监测点

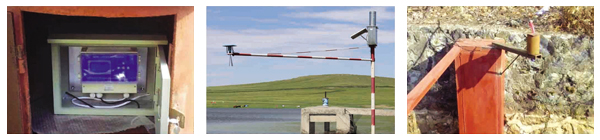

监测点由巴歇尔槽、明渠流量计、流量监测仪(GPRS模块)组成。
系统功能
(1)自动监测功能:监测中心可以自动监测每个流量监测点的数据。
(2)显示功能:主界面上显示每个流量监测点的通信状态和流量数据。
(3)数据存储功能:服务器上的数据库中存储所有历史记录。
(4)数据查询功能:监测中心可以查询任意时间段每个流量监测的流量数据。
(5)远程维护功能:前端设备中的通信模块具备远程参数设置和维护功能。
(6)拓展功能:系统可自由增减流量监测的数量。
主要技术参数
●流道形式:巴歇尔槽
●流量范围:10升/秒
●流量精度:1~5%
●液位范围:0~2米
●探头盲区:0.2~0.5米
●液位误差:±1.Onlm(at25℃静态洁净液面)
●水位分辨力:1.0mm
●供电电源:DC12V
●工作温度:0~50℃
|
